Eventuri Карбонова Всмукателна Система Audi S4 / S5 B9

Eventuri Карбонова Всмукателна Система Audi S4 / S5 B9

Повишаване на производителността: 13-17кс, 20-27Nm
V-Box ускорение: 100-210 км/ч намалено с 0.5 секунди

Всмукателната система на Eventuri за Audi S4 B9 и Audi S5 B9 е разработена, за да осигури по-малко ограничаващ въздушен поток към турбото, като същевременно поддържа ниски температури на входящия въздух. Двигателният отсек на S4/S5 се нагрява изключително бързо, така че използването на обикновена система с отворен конус би довело до по-добър въздушен поток, но за сметка на по-високи температури на входа. Поради това екипът на Eventuri напълно препроектира входящия тракт от тръбата на турбото до предната решетка с високоефективна запечатана система. Ограничителната фабрична въздушна кутия и гъвкавата пластмасова входяща тръба са заменени с корпус за филтъра тип Venturi и система от въздуховоди с плавни преходи.

Освен това, чрез премахване на сложната стандартна тръба и замяната й с монолитния Venturi корпус и масивна тръба на Eventuri, въздушният поток е много по-плавен при навлизането му в турбото. Получените печалби в производителността и естетиката са водещи в индустрията за тази платформа.

РАЗЛИКАТА НА EVENTURI

Системата на Eventuri за S4/S5 B9 използва патентованите карбонови корпуси на компанията с персонализиран филтър от второ поколение (Gen-2), които осигуряват аеродинамично ефективен път за въздушния поток от филтъра до входящите тръби. Това не е просто поредният конусен филтър с топлинен щит, а уникален дизайн, който използва ефекта на Вентури.

Всмукателната система на Eventuri за B9 S4/S5 се състои от редица компоненти, проектирани да изпълняват специфична цел и изработени по най-високи стандарти. Ето подробностите за всеки компонент и философията на дизайна зад тях:

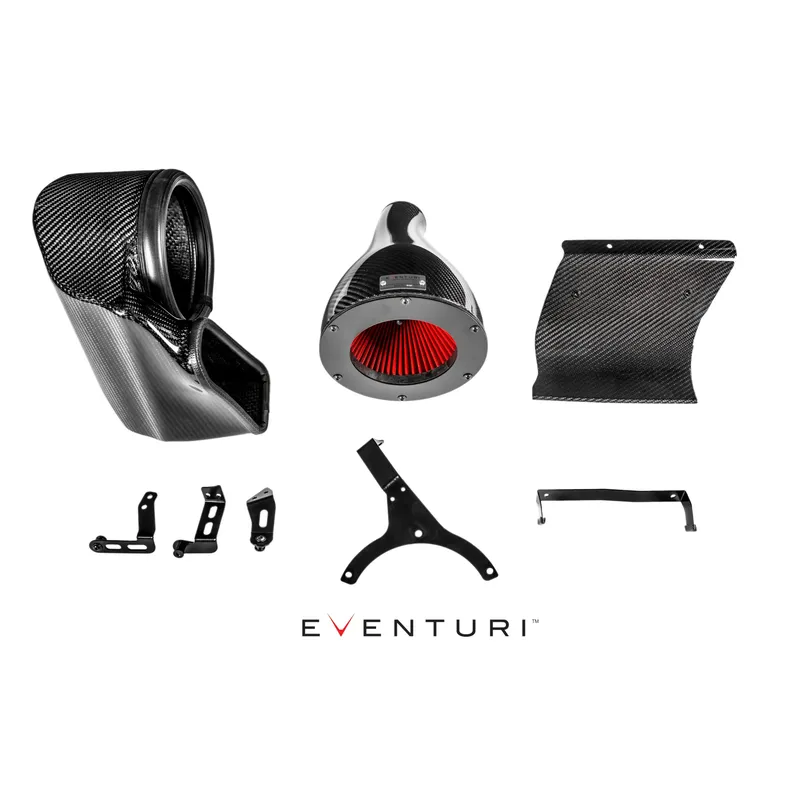

Всяка всмукателна система се състои от:

• Карбонов Venturi корпус с интегрирана тръба
• Филтър от второ поколение (Generation 2) с висок дебит
• Карбонов всмукателен въздуховод
• Карбонов преден въздухозаборник
• Висококачествени силиконови съединители и скоби за маркучи по OEM спецификация
• Лазерно изрязани монтажни скоби от неръждаема стомана
• CNC машинно обработени монтажни елементи

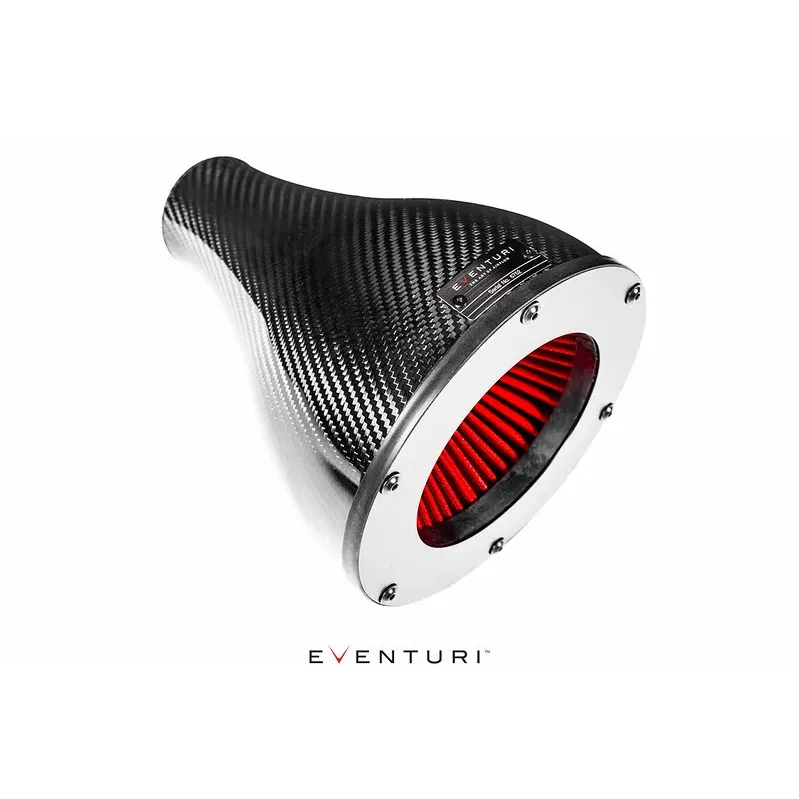

КОМПЛЕКТ КАРБОНОВ КОРПУС ЗА ФИЛТЪРА

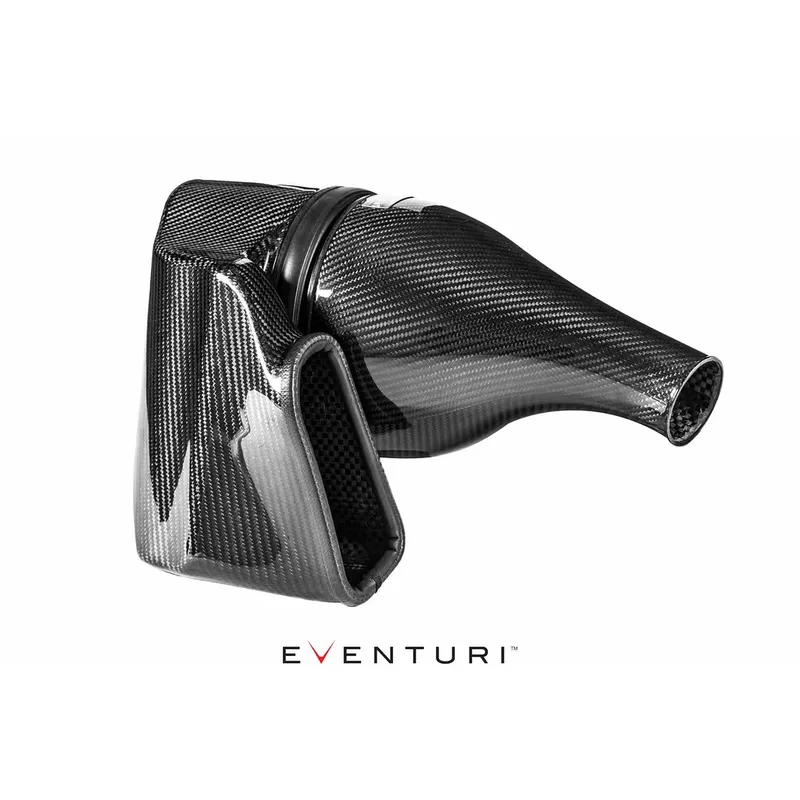

Корпусът на филтъра включва персонализирания филтър на Eventuri от второ поколение, карбоновата капсула и интегрираната тръба. Карбоновата капсула обгръща обратно монтирания филтър и плавно оформя въздушния поток към тръбата на турбото, на чийто диаметър съответства напълно. Това е ключова характеристика на дизайна, при която е премахната необходимостта от сложен гумен маркуч между всмукателната система и двигателя.

Корпусът на филтъра и интегрираната тръба достигат до фабричната тръба на турбото и чрез монтирането им към двигателя, целият корпус се движи заедно с мотора. Когато двигателят и корпусът на филтъра се движат при ускорение, системата поддържа уплътнение към въздуховода чрез използването на разширяващ се гумен елемент.

Това плавно намаляване на площта на напречното сечение предизвиква ефекта на Вентури, при който въздушният поток се ускорява, като същевременно поддържа ламинарни условия. Може да се разглежда като голям входящ конус. Персонализираните филтри на Eventuri подпомагат движението на въздуха през корпусите и позволяват равномерен профил на скоростта при излизане на потока.

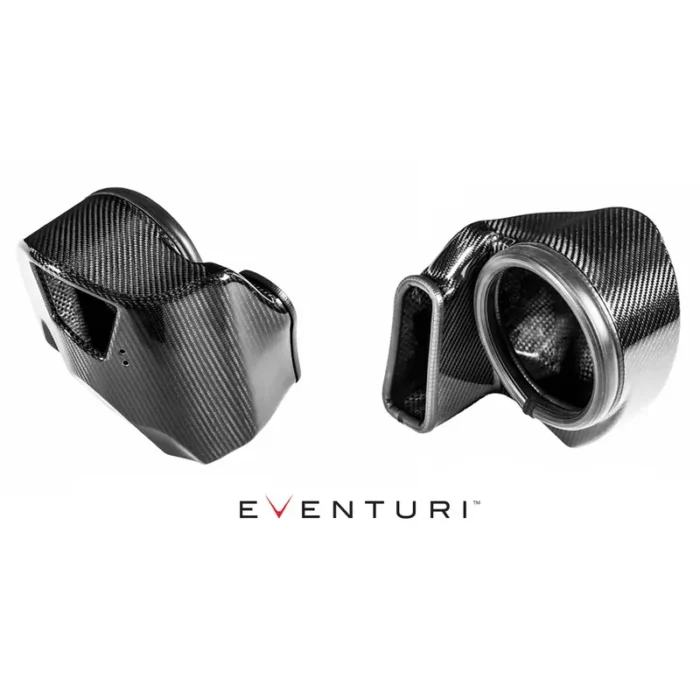

КАРБОНОВ ВЪЗДУХОВОД

Въздуховодът насочва околния въздух от въздухозаборника към корпуса на филтъра. Той също така създава запечатан обем от околен въздух преди филтъра, осигурявайки постоянен запас, от който филтърът да черпи. Въздуховодът е проектиран да се възползва максимално от наличното пространство в двигателния отсек. За да се осигури добро уплътнение срещу топлината, въздуховодът има гъвкав гумен кант около отворите, който се притиска към корпуса на филтъра и оригиналния преден въздуховод, позволявайки движението на двигателя.

За допълнително подобряване на потока е добавен вторичен отвор в задната част на въздуховода в студената зона на двигателния отсек. Тази геометрично сложна част е ключов елемент от дизайна на Eventuri за B9 S4/S5.

КАРБОНОВ ВЪЗДУХОЗАБОРНИК

Последният карбонов компонент в тази система е предният въздухозаборник, който е от съществено значение за насочване на околния въздух към въздуховода и след това към филтъра. Той е проектиран с постоянен радиус на извивка за максимална ефективност при насочване на входящия въздух. Това позволява температурите на входящия въздух да бъдат възможно най-ниски и увеличава скоростта на охлаждане след престой на място.

СПЕЦИАЛИЗИРАНИ МОНТАЖНИ СКОБИ

За да се осигури перфектно пасване, е отделено много време за разработка на монтажния хардуер. Както при всички системи на Eventuri, скобите са специфично проектирани за това приложение. За системата B9 S4/S5 скобите са лазерно изрязани от неръждаема стомана и прахово боядисани за издръжливост. CNC обработените опори се закрепват към скобите и се вкарват в оригиналните гумени тампони, които се използват от фабричната въздушна кутия. Това гарантира, че всмукателната система пасва точно като оригиналната.

Всички компоненти се съчетават в двигателния отсек, за да осигурят реално подобрение в изживяването при шофиране, както и невероятна визуална демонстрация на форма и функция в пълна хармония.
