Ъгъл на запалване: Как работи, как влияе на мощността и защо е ключов при тунинг

Когато говорим за тунинг на двигател, повечето хора мислят за турбо, интеркулер или ремап. Но зад всяка настройка на мощността стои един параметър, без разбирането на който нито един ремап не може да бъде направен правилно: ъгълът на запалване. Той определя в кой точен момент свещта дава искрата, и тази разлика от няколко градуса може да означава максимална мощност, деградирала ефективност или буквално разрушен двигател. В тази статия разглеждаме какво представлява ъгълът на запалване, защо се променя при различни условия, как ECU-то го управлява и защо е централна тема при всеки сериозен тунинг.

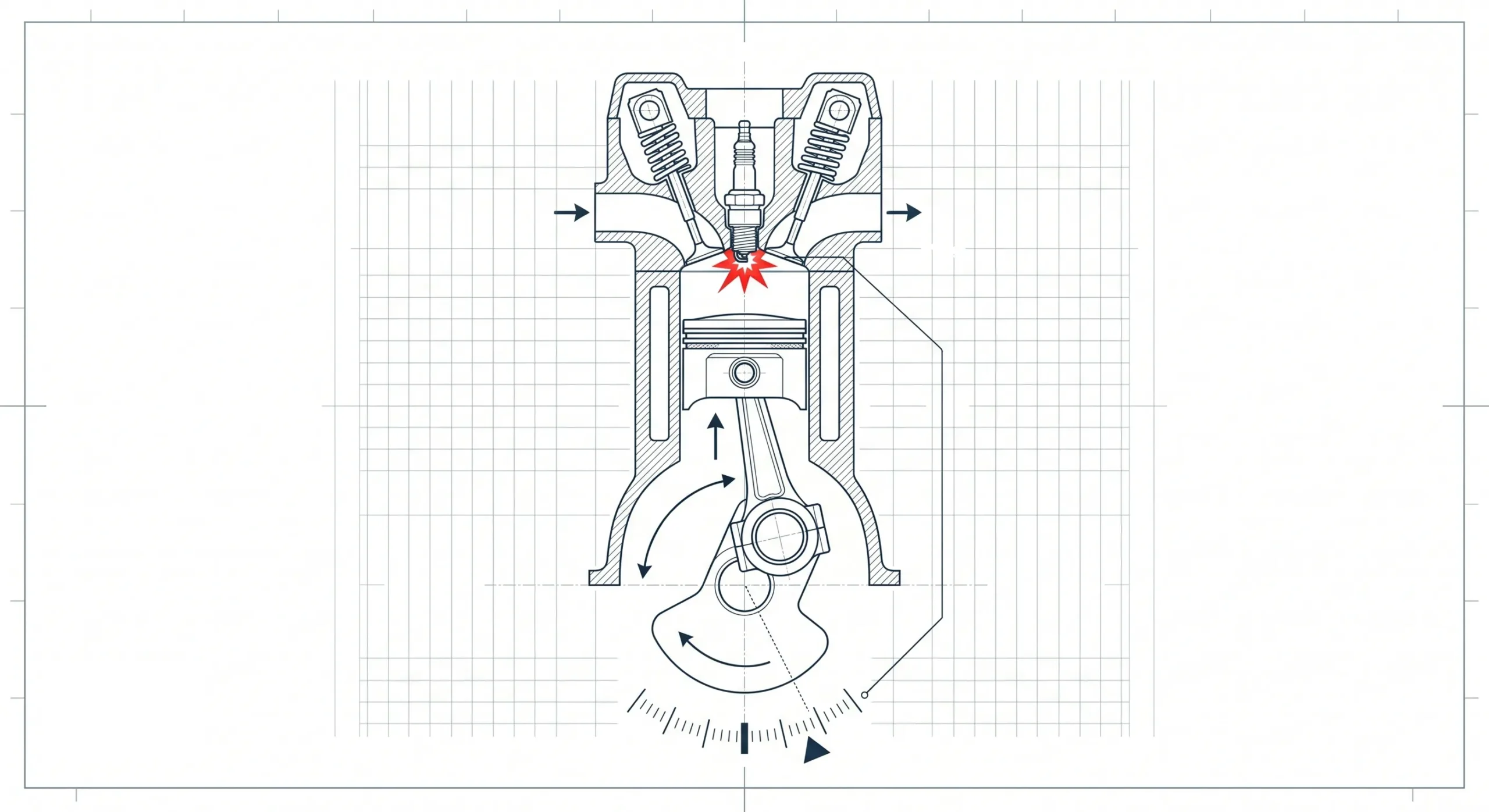

Защо запалването трябва да се случи преди горната мъртва точка

Изгарянето на горивно-въздушната смес в цилиндъра не е мигновена експлозия. То е процес на разпространение на пламъчен фронт, който при нормални условия отнема около 2 милисекунди. Звучи бързо, но при 6000 оборота в минута коляновият вал изминава значително разстояние в тези 2 милисекунди – буталото не стои на едно място.

Ако искрата се подаде точно в горната мъртва точка (ГМТ, или TDC – Top Dead Center), пиковото налягане на разширяващите се газове ще се достигне твърде късно, когато буталото вече е значително по-надолу. Геометрията на коляно-мотовилковия механизъм в тази позиция е неблагоприятна и голяма част от енергията на горенето се губи. За да се достигне пиковото налягане в оптималния прозорец – около 10-20 градуса след ГМТ, когато механичното предимство е максимално – запалването трябва да се инициира предварително. Именно това е ъгълът на предварение: колко градуса преди ГМТ се дава искрата.

Как оборотите и натоварването определят правилния ъгъл

Ъгълът на запалване не е фиксирана стойност. Той е динамичен параметър, адаптиращ се в реално време спрямо два основни фактора: оборотите на двигателя и неговото натоварване.

При по-високи обороти времето за един цикъл се свива. Физическата скорост на разпространение на пламъчния фронт обаче остава относително постоянна. Затова при по-висок RPM е необходимо по-голямо предварение – искрата трябва да се подаде по-рано, за да може горенето да завърши в същия оптимален прозорец. Ако системата не авансира ъгъла при високи обороти, горенето завършва твърде късно в разширителния такт, мощността пада и температурата на изгорелите газове се покачва опасно.

При ниско натоварване – лек газ, частично отворена дроселова клапа – в цилиндъра влиза по-малко смес, плътността е ниска и пламъчният фронт се разпространява по-бавно. Компенсацията е по-голямо предварение, понякога до 40-55 градуса при круизна скорост. При пълно натоварване обаче ситуацията е обратна: цилиндърът е напълнен максимално, сместа е гъста и гори значително по-бързо. Ако предварението е твърде голямо, пиковото налягане ще се достигне докато буталото все още се движи нагоре – резултатът е противоналягане срещу буталото, загуба на мощност и риск от увреждане. Затова при пълно натоварване и висок буст ъгълът се намалява.

Вторичните фактори, влияещи на ъгъла

Освен оборотите и натоварването, ECU-то коригира ъгъла на запалване и спрямо редица вторични параметри. Температурата на входящия въздух (IAT) е важна: горещият въздух е по-малко плътен и по-склонен към детонация, затова ECU намалява предварението при висока IAT. При студен въздух – обратното. Температурата на охлаждащата течност влияе при студен старт: ECU добавя няколко градуса предварение, за да стабилизира горенето докато двигателят се загрее. Волуметричната ефективност – колко добре цилиндърът се напълва при дадени условия – също изисква корекции, особено при хардуерни модификации.

Как ECU-то знае точно кога да даде искрата

За да управлява ъгъла с прецизност от под един градус, ECU-то трябва да знае точното ъглово положение на коляновия вал в реално време. Това се постига чрез сензора за позиция на коляновия вал (CKP) и референтно зъбно колело – най-честата конфигурация е т.нар. „60-2“ колело, където 58 зъба са наредени равномерно, а липсата на 2 зъба маркира референтната точка за ГМТ. При 7500 оборота в минута времето между два зъба е едва около 133 микросекунди – ECU-то трябва да измерва и изчислява в тези времеви рамки непрекъснато.

Сензорите биват два типа. Variable Reluctance (VR) сензорите работят на принципа на магнитна индукция и са изключително надеждни при високи температури – стандарт в много производствени приложения. Hall Effect сензорите са полупроводникови и дават цифров правоъгълен сигнал с постоянна амплитуда независимо от оборотите, което ги прави по-прецизни при ниски обороти и по-лесни за инсталиране при тунинг приложения.

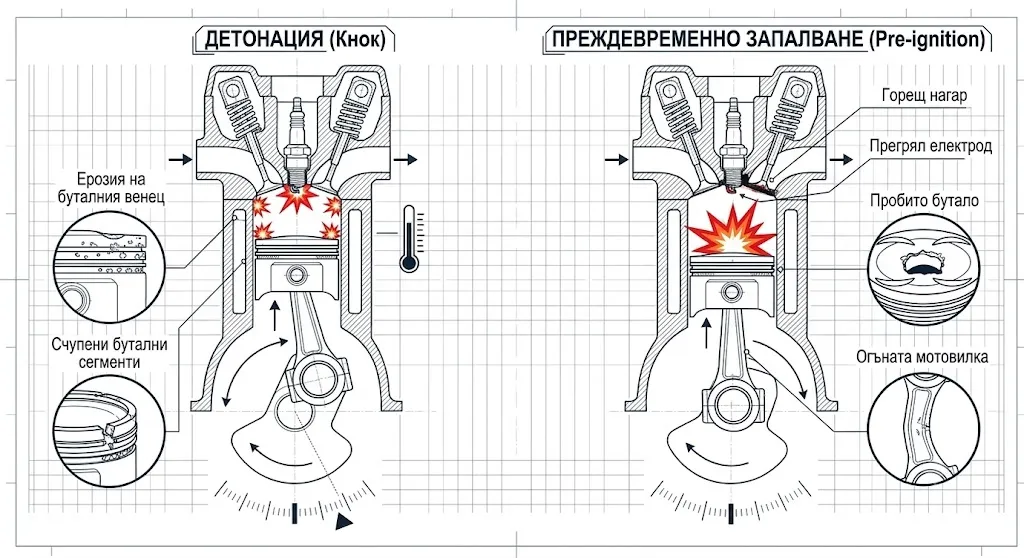

Детонация и преждевременно запалване – два различни проблема

Една от най-честите грешки в тунинг средите е объркването на тези два феномена. Те имат различни причини, различно протичане и различни последствия.

Детонацията се случва след като искрата е вече дадена и нормалният пламъчен фронт е стартирал. Докато пламъкът се разширява, той компресира останалата смес в краищата на горивната камера. Ако налягането и температурата надвишат критичната точка на самовъзпламеняване, тази крайна смес се взривява спонтанно, без искра. Вторичният взрив генерира свръхзвукови ударни вълни – характерният метален звън от двигателя. Последствията включват ерозия на буталата, счупени сегменти и повредени биелни лагери. Детонацията обикновено е резултат от ниско октаново число на горивото, прекомерно предварение или висока температура в цилиндъра.

Преждевременното запалване (pre-ignition) е по-опасното явление и се случва преди искрата. Инициира се от горещ нагар в камерата, прегрял електрод на свещта или остър метален ръб, достигнал температура на нагряване. Тъй като запалването се случва докато буталото все още се движи нагоре с голяма скорост, налягането в цилиндъра се покачва катастрофално. Резултатът е пробито бутало или огънати биели – само за няколко работни цикъла. Pre-ignition е сред най-бързите начини за тотална щета на двигателя при тунинг.

Октановото число и ъгълът на запалване – реалната взаимовръзка

Широко разпространен мит е, че по-високооктановото гориво е „по-силно“ или „по-бързо“. В действителност е точно обратното: по-високото октаново число означава, че горивото е по-устойчиво на самовъзпламеняване – то гори по-бавно и по-контролирано, а не по-бурно.

За тунера стойността на по-високото октаново число е в това, че позволява по-голямо предварение, без риск от детонация. Ако двигателят може да получи повече предварение преди да достигне прага на детонация, пиковото налягане се приближава по-близо до оптималния ъгъл и въртящият момент нараства. Освен това по-високото октаново число позволява работа при по-висок буст или по-висока степен на компресия без необходимост от драстично ретардиране.

Важно уточнение: зареждането с по-висококачествено гориво в двигател, настроен за по-ниско октаново число, няма да донесе автоматична мощност. Ако ECU-то не разполага с адаптивна стратегия за авансиране при липса на детонации, допълнителните октани просто няма да бъдат използвани.

MBT – светият граал на тунинга на запалването

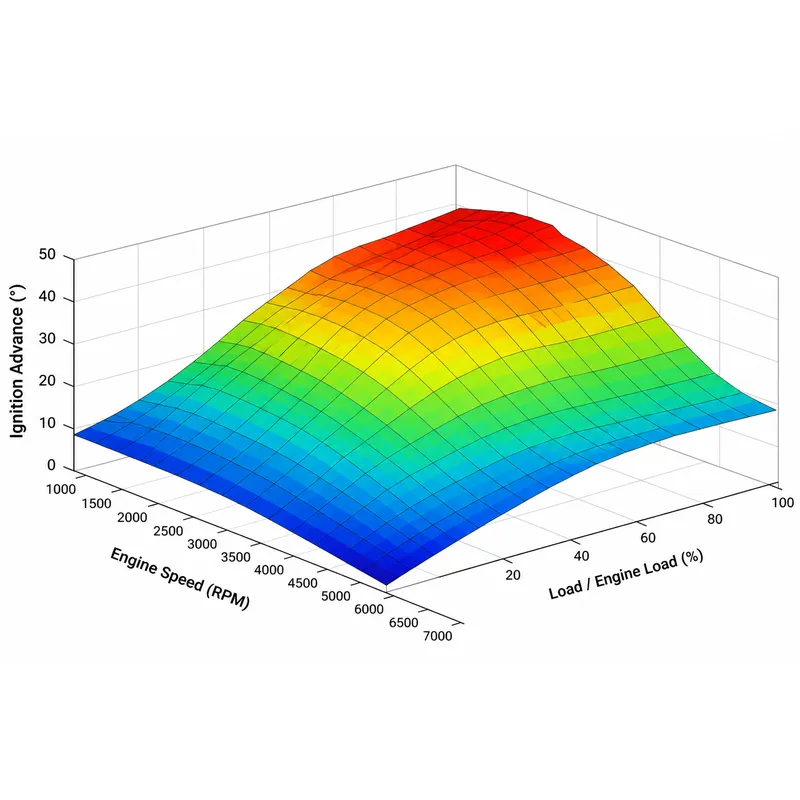

При ремап тунерът работи с триизмерни таблици, където осите са обороти и натоварване, а стойностите са ъгли на запалване в градуси. Целта е да се намери т.нар. MBT – Maximum Brake Torque – стойността на предварението, която генерира максималния въртящ момент за всяка работна точка.

На практика: тунерът увеличава предварението градус по градус. Мощността расте, кривата се изравнява, след което по-нататъшното авансиране спира да носи прираст. Тази точка е MBT. Продължаването отвъд нея е контрапродуктивно – мощността може дори леко да спадне, но механичният стрес в цилиндъра продължава да расте.

Проблемът е, че при турбо двигатели с обичайно бензиново гориво двигателят достига прага на детонация (knock limit) много преди да достигне MBT. В такива случаи тунерът трябва да спре авансирането 1-2 градуса под точката на поява на първите детонации. Целта е „най-малкото предварение, което дава максимална мощност“ – не „най-голямото предварение, което двигателят може да поеме преди да се счупи“.

Ролята на детонационния сензор (knock sensor)

Пиезоелектричният детонационен сензор е „ухото“ на ECU-то. Той засича специфичните вибрации в блока, съответстващи на акустичния профил на детонацията, и изпраща сигнал към компютъра. При засичане на детонация ECU намалява предварението стъпка по стъпка – обикновено с 0.5 до 1.5 градуса на цикъл – докато детонациите спрат. Съвременните адаптивни системи „запаметяват“ тези корекции, за да предотвратят бъдещи детонации в същия режим.

Присъствието на knock sensor е фактически застраховка за двигателя при вариации в качеството на горивото или атмосферните условия – но тя не е безкрайна. Ако тунингът е настроен прекалено агресивно, сензорът ще задейства защитата, мощността ще пада в реално шофиране и двигателят ще работи постоянно с ретардиран ъгъл. Правилно настроеният ремап предпочита безопасен марж под knock limit пред максимални стойности на стенда.

Хардуерни модификации и необходимата рекалибрация на ъгъла

Всяка сериозна хардуерна промяна изисква преосмисляне на ъгъла на запалване. При добавяне на турбо или увеличаване на буста налягането в цилиндъра рязко нараства, сместа гори значително по-бързо и ъгълът трябва да се намали. Двигател, работещ с 25 градуса предварение в атмосферна конфигурация, при добавяне на 1 bar буст може да изисква само 10-12 градуса в зоните на максимален въртящ момент.

Спортните разпределителни валове подобряват волуметричната ефективност при високи обороти, което може да изисква по-малко предварение там, но влошават пълненето при ниски обороти и стабилността на празния ход – което изисква повече предварение в тази зона. Водно-метаноловата инжекция охлажда заряда и повишава ефективното октаново число, позволявайки на тунера да работи по-близо до MBT дори при висок буст.

Запалителни свещи и бобини при тунинг – защо стандартните не са достатъчни

За да е ефективен подаденият ъгъл, искрата трябва да е достатъчно силна. При тунинг налягането в цилиндъра може да се удвои или утрои в сравнение с фабричното. Съпротивлението между електродите на свещта нараства пропорционално – стандартните бобини може да не са достатъчно мощни и искрата да „издуха“ от налягането или турбуленцията преди да е запалила сместа.

Решението е преминаване към високопроизводителни бобини с по-висока изходна енергия и по-бързо зареждане. При свещите топлинното число е критично: тунингованите двигатели генерират повече топлина и изискват „по-студени“ свещи – с по-къс изолатор, предаващи топлината по-бързо към цилиндровата глава. Прегрял електрод е директен риск за pre-ignition. Иридиевите свещи с тънък централен електрод са стандарт при сериозни тунинг приложения. При екстремен буст се налага и намаляване на искровата междина – например от 0.8 мм на 0.6 мм – за да се гарантира надеждно прескачане на искрата при всякакви условия.

Температурата на изгорелите газове (EGT) като инструмент за контрол

EGT сензорът е един от най-ценните инструменти при настройка на запалването. Парадоксът, за който много хора не знаят: закъснението на ъгъла (retard) води до по-висока EGT, не по-ниска. Когато горивният процес завършва твърде късно, енергията се освобождава в изпускателния колектор вместо да натиска буталото. При турбо автомобили температури над 900-950 градуса в изпускателния колектор могат да стопят перките на турбинното колело или да деформират изпускателните клапани.

При авансиране на ъгъла EGT трябва да спада, тъй като повече от енергията на горенето се преобразува в механична работа. Ако при по-нататъшно авансиране EGT спадне внезапно и драматично, това е предупредителен знак за скрита детонация – детонационната вълна „изсмуква“ топлина от газовете и я прехвърля директно в буталото и стените, което е изключително опасно.

Ъгълът на запалване в контекста на цялостния тунинг

Разбирането на ъгъла на запалване превръща тунинга от интуитивен процес в инженерска дисциплина. Ключовите принципи, от които не трябва да се отклонява нито един сериозен подход: целта е намиране на MBT, не максималното предварение преди счупване; буст и компресия изискват ретардиране, не авансиране; хардуерните промени изискват рекалибрация на цялата карта на запалването; knock сензорът е застраховка, не оправдание за агресивна настройка без марж за сигурност; EGT мониторингът е незаменим при турбо приложения.

Ъгълът на запалване е мостът между химическата енергия на горивото и механичния въртящ момент на буталото. Правилно настроен, той е разликата между двигател, работещ на потенциала си, и такъв, губещ енергия или рискуващ целостта си.
