Eventuri Карбонова Всмукателна Система Audi RS4 / RS5 B9

Eventuri Карбонова Всмукателна Система Audi RS4 / RS5 B9

Увеличение на производителността: 11-16кс, 16-23Nm (на колелата)

Всмукателната система Eventuri за Audi RS4 B9 и Audi RS5 B9 е разработена, за да осигури по-малко ограничаващ въздушен поток към турбото, като същевременно поддържа ниски температури на входящия въздух. Двигателният отсек на RS5/RS4 се нагрява много бързо, така че използването на обикновена отворена система би довело до по-добър въздушен поток, но с по-високи температури на входа. Поради това Eventuri напълно препроектира пътя на входящия въздух от входната тръба на турбото до предната решетка с високоефективна запечатана система.

Ограничителната фабрична въздушна кутия и гъвкавата пластмасова входна тръба са заменени с Venturi корпус на филтъра и система от въздуховоди с плавни преходи. Освен това, чрез премахване на сложната стандартна входна тръба и замяната й с монолитен Venturi корпус и масивна тръба, въздушният поток е много по-плавен при влизане в турбото. Получените печалби в производителността и естетиката са водещи в индустрията за тази платформа.

РАЗЛИКАТА НА EVENTURI

Системата Eventuri за B9 RS4/RS5 използва патентованите карбонови корпуси на компанията с персонализиран филтър Gen-2, които осигуряват аеродинамично ефективен път на въздушния поток от филтъра до входните тръби. Това не е просто поредният конусен филтър с топлинен щит, а уникален дизайн, който предизвиква ефекта на Вентури.

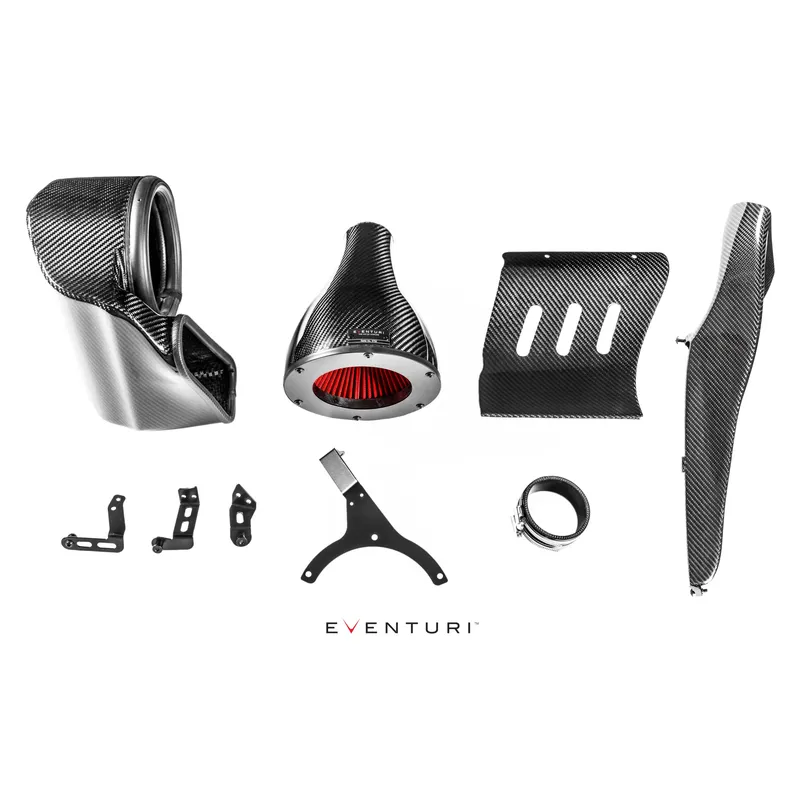

Всяка всмукателна система се състои от:

• Карбонов Venturi корпус с интегрирана тръба
• Филтър Generation 2 с висок дебит
• Карбонов всмукателен въздуховод
• Карбонов преден въздухозаборник
• Карбонов вторичен въздуховод
• Висококачествени силиконови съединители и скоби за маркучи по OEM спецификация
• Лазерно изрязани скоби от неръждаема стомана
• CNC машинно обработени монтажни елементи

КОМПЛЕКТ КАРБОНОВ КОРПУС НА ВСПУСКАТЕЛНАТА СИСТЕМА

Корпусът на филтъра включва персонализирания филтър от второ поколение на Eventuri, карбоновата капсула и интегрираната тръба. Карбоновата капсула обгръща обратно монтирания филтър и плавно оформя въздушния поток към тръбата на турбото, на чийто диаметър съответства напълно. Това е ключова характеристика на дизайна, при която е премахната необходимостта от сложен гумен маркуч между всмукателната система и двигателя. Корпусът на филтъра и интегрираната тръба се простират чак до стандартната тръба на турбото и чрез монтирането им към мотора целият корпус на филтъра се движи заедно с двигателя. Тъй като двигателят и корпусът на филтъра се движат при ускорение, системата поддържа уплътнение към въздуховода чрез използването на разширяващ се гумен елемент.

Плавното намаляване на площта на напречното сечение предизвиква ефекта на Вентури, при който въздушният поток се ускорява, като същевременно поддържа ламинарни условия. Може да се разглежда като голям входящ конус. Персонализираните филтри подпомагат движението на въздуха през корпусите и позволяват равномерен профил на скоростта при излизане на потока от тях.

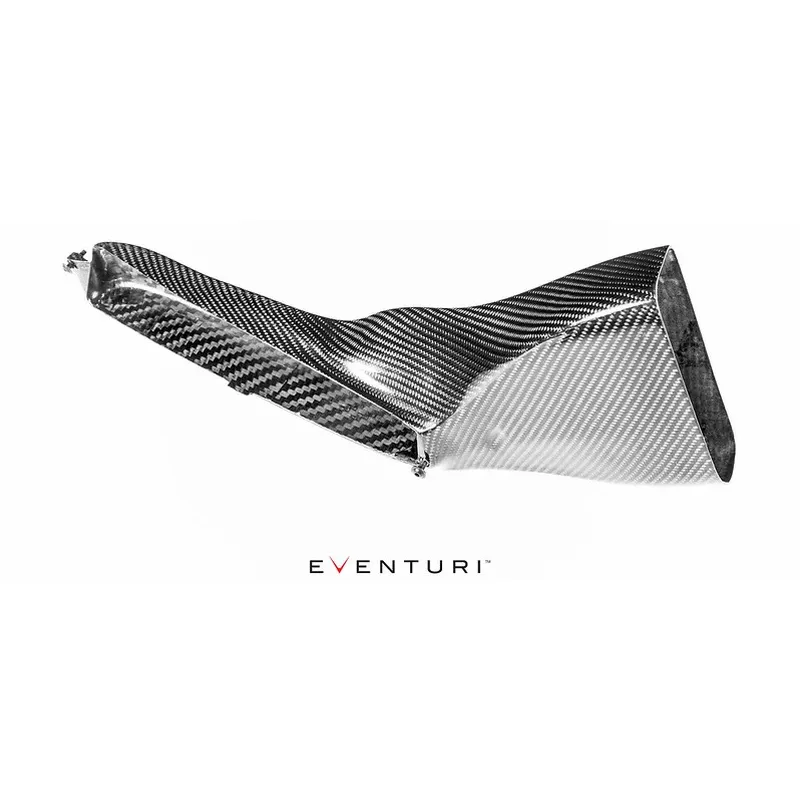

КАРБОНОВ ВСМУКАТЕЛЕН ВЪЗДУХОВОД

Въздуховодът насочва околния въздух от въздухозаборника към корпуса на филтъра. Той също така създава запечатан обем от околен въздух преди филтъра, осигурявайки готов запас, от който филтърът може да черпи. Въздуховодът е проектиран да се възползва максимално от наличното пространство в двигателния отсек. За да се осигури добро уплътнение срещу топлината, въздуховодът има гъвкав гумен кант около отворите, който се притиска към корпуса на филтъра и оригиналния преден въздуховод, позволявайки движението на двигателя. За допълнително подобряване на потока е добавен вторичен отвор в задната част на въздуховода в студената зона на двигателния отсек.

КАРБОНОВ ВТОРИЧЕН ВЪЗДУХОВОД

За постигане на пълна карбонова визия, вторичният въздуховод също е изработен от карбон. Тази част свързва основния карбонов въздуховод с зоната за навлизане на въздух при предната греда. Той елиминира дупките на оригиналната част и съответства на останалата част от системата за завършена естетика.

КАРБОНОВ ВЪЗДУХОЗАБОРНИК

Последният карбонов компонент в тази система е предният въздухозаборник, който е от съществено значение за насочване на околния въздух към въздуховода и след това към филтъра. Той е проектиран с постоянен радиус на огъване за максимална ефективност при насочване на входящия въздух и спомага за поддържане на възможно най-ниски температури на всмукване.

СПЕЦИАЛИЗИРАНИ МОНТАЖНИ СКОБИ

За да се осигури перфектно пасване, Eventuri отделя много време за разработка на монтажния хардуер. Скобите са специално проектирани за това приложение, лазерно изрязани от неръждаема стомана и прахово боядисани за издръжливост. CNC машинно обработените опори се закрепват към скобите и се вкарват в оригиналните гумени тампони, използвани от фабричната въздушна кутия. Това гарантира, че всмукателната система пасва точно като оригиналната.
