Всмукателна система и въздушни филтри: Как работят, какви проблеми дават и кога има смисъл от ъпгрейд

Всмукателната система е едно от нещата, за които повечето шофьори не мислят, докато нещо не се обърка – или докато не решат да тунинговат. А жалко, защото тя е значително по-интересна и по-критична за работата на двигателя, отколкото изглежда на пръв поглед. Всеки цилиндър, всеки впръсквателен импулс, всяко решение на ECU-то за количеството гориво – всичко това зависи от информацията и въздуха, идващи от всмукателната система. В тази статия разглеждаме как работи системата от основите, кои са честите проблеми и симптоми, и какво реално получаваш при спортен ъпгрейд.

Как работи всмукателната система и защо е повече от просто въздуховод

Когато буталото се движи надолу по цилиндъра по време на всмукателния такт, то създава зона с ниско налягане. Атмосферното налягане отвън е по-високо и буквално „натиска“ въздуха навътре – двигателят не смуче въздух, въздухът се блъска в него. Тази разлика е важна, защото всяко съпротивление по пътя на въздуха намалява крайното количество, което влиза в цилиндъра, и директно влияе на мощността.

По пътя от атмосферата до горивната камера въздухът минава през редица компоненти. Въздушният филтър е първата линия на защита – улавя прах, пясък и замърсявания, преди да са стигнали до деликатните повърхности на цилиндрите и буталата. Дебитомерът (MAF сензорът) измерва точната маса на въздуха, минаваща в реално време, и изпраща тази информация към ECU-то. На база на нея компютърът изчислява точното количество гориво за впръскване – при бензинови двигатели идеалното съотношение въздух-гориво е около 14.7:1. Дроселовата клапа е „портиерът“ – регулира колко въздух влиза в колектора в зависимост от положението на педала на газта. При съвременните автомобили тя е електронна и се управлява от ECU, а не директно от жило. Всмукателният колектор разпределя въздуха между отделните цилиндри – неговата геометрия е прецизно изчислена и има огромно влияние върху характера на двигателя.

При турбо двигателите след дроселовата клапа въздухът минава и през турбокомпресора, който го сгъстява значително над атмосферното налягане. Сгъстеният въздух е горещ, затова интеркулерът го охлажда преди да влезе в колектора – по-студеният въздух е по-плътен, съдържа повече кислород и позволява по-ефективно горене.

Диагностика – как разпознаваш проблем с всмукателната система

Всмукателната система „говори“ доста ясно, когато нещо не е наред. Загуба на мощност и мудно ускорение са класическите симптоми – двигателят не получава достатъчно или правилно измерен въздух. Нестабилен празен ход с колебливи обороти или вибрации е честа индикация за теч в системата. Повишен разход на гориво идва от неправилното гориво-въздушно съотношение – ECU-то не получава точна информация и не може да изчисли правилно впръскването. Светваща лампа „Check Engine“ е почти сигурен сигнал, когато е съчетана с горните симптоми. Съскане от двигателния отсек при работещ двигател е класически признак за теч на вакуум.

Основните причини за проблеми

Течовете на вакуум са може би най-честият виновник. Когато в системата навлиза „неизмерен“ въздух – такъв, който не е минал през дебитомера – ECU-то получава грешна информация и изчислява неправилно количеството гориво. Резултатът обикновено е бедна смес, нестабилен празен ход и загуба на мощност. Спукан вакуумен маркуч, повредено уплътнение на колектора или дроселовата клапа, дефектен вакуумен усилвател на спирачките – всичко това може да е причината.

Запушеният въздушен филтър е по-рядко диагностициран, но реален проблем. Ограниченият приток на въздух кара ECU-то да подава по-малко гориво, мощността пада и разходът парадоксално може да се покачи. Редовната смяна на филтъра при препоръчания интервал е едно от най-евтините и ефективни неща за поддръжката на двигателя.

Замърсената дроселова клапа е честа причина за висок или нестабилен празен ход. Маслени пари и нагар се натрупват около ръба на клапата с времето и пречат на пълното й затваряне. Почистването на дроселовата клапа на всеки 30 000-40 000 километра е добра превантивна мярка.

Замърсеният дебитомер (MAF сензор) е деликатен проблем. Чувствителният измервателен елемент може да се замърси с прах, влага или маслени пари – резултатът са грешни показания към ECU-то, което може да предизвика почти всички гореизброени симптоми едновременно. Характерното при замърсен MAF е, че симптомите са непоследователни и объркващи.

Замърсеният всмукателен колектор е особено сериозен проблем при дизеловите двигатели с EGR система. EGR рециркулира отработени газове обратно в колектора с цел намаляване на емисиите. Тези газове, смесени с маслените пари от картерната вентилация, образуват гъста саждиста маса по стените на колектора и вихровите клапи. С времето ефективното сечение на каналите намалява, вихровите клапи могат да заклещат и двигателят губи мощност, прекъсва или пуши бял дим при студен старт. Именно поради тази причина EGR делийтът е толкова популярна модификация при дизелите.

Фабрична срещу спортна всмукателна система – каква е реалната разлика

Производителите проектират всмукателните системи като компромис между мощност, шум, емисии, дълготрайност и цена за масово производство. Думата „рестрикция“, с която тунинг общността описва фабричните системи, не е задължително грешка – понякога е умишлен избор. По-тесните и по-дълги рънъри в колектора поддържат по-висока скорост на въздуха при ниски обороти, което подобрява пълненето на цилиндрите и въртящия момент в градски условия. Тунинг решенията, заменящи ги с по-широки и по-прости канали, подобряват пиковата мощност при висока скорост, но понякога за сметка на еластичността при ниски обороти.

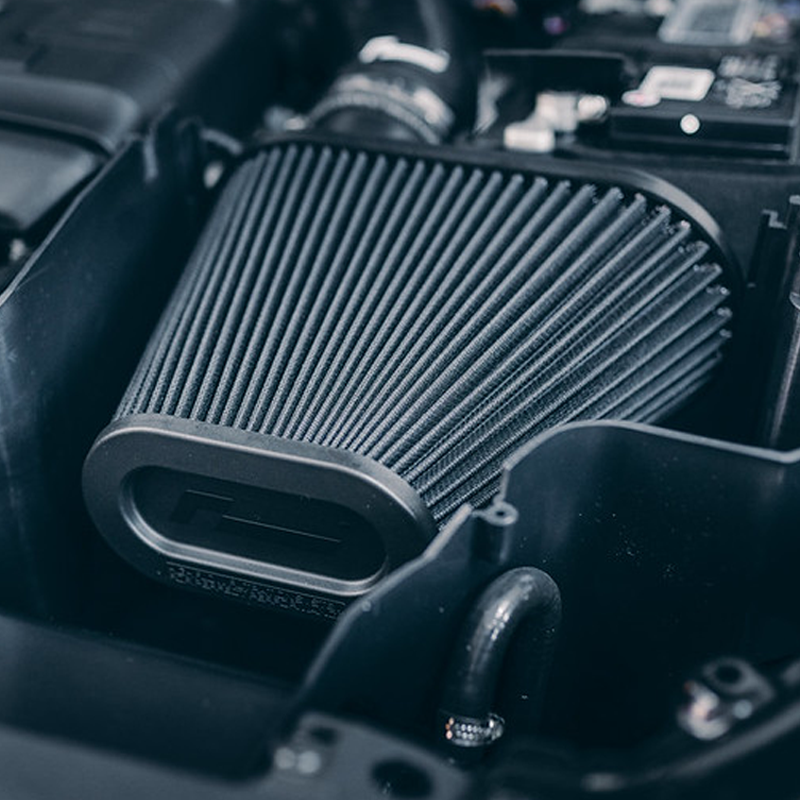

Пример: фабричната всмукателна система на VW Golf MK8 GTI всъщност е добре проектирана cold air intake конструкция, засмукваща студен въздух от предната зона. Въпреки това диаметърът на тръбите и геометрията на кутията са компромис на масовото производство. Тунинг компании като RacingLine предлагат системи с тръби с диаметър до 94 мм и оптимизирани въздуховоди, измеримо увеличаващи въздушния поток.

Спортни филтри, SRI и CAI – какво е разликата и кое за кого

Спортните въздушни филтри – панелни или конусовидни – са най-достъпната и лесна стъпка. Панелният спортен филтър се поставя в оригиналната кутия и дава минимален, но реален ефект. Конусовидният заменя цялата кутия с отворен филтър. И двата се почистват и омасляват вместо да се изхвърлят, и предлагат леко по-добър звук и отзивчивост на газта. Важна уговорка при конусовидния: ако е поставен в двигателния отсек без изолация, може да засмуква горещ въздух, което е контрапродуктивно.

Short Ram Intake (SRI) замества целия участък от филтъра до дроселовата клапа с по-широка гладка тръба и отворен конусовиден филтър в двигателния отсек. Основното предимство е по-директната реакция на газта и значително по-агресивен всмукателен звук. Основният недостатък е heat soak – при стоене в задръствания или бавно движение филтърът засмуква горещия въздух от двигателния отсек, което намалява плътността му и може да намали мощността под тази на стандартната система.

Cold Air Intake (CAI) позиционира филтъра извън горещата зона на двигателния отсек – обикновено ниско в калника или зад предната броня. Засмуква по-студен и по-плътен въздух, което теоретично е оптималното решение за мощност. Монтажът е по-сложен и по-скъп. Основният риск: ниско positioned филтър е уязвим при преминаване през дълбоки локви. Засмукана вода в работещ двигател причинява хидролок – катастрофална и много скъпа повреда.

Изборът между SRI и CAI зависи от климата и употребата. В горещ климат или за писта CAI е по-добрият избор. За ежедневно шофиране в умерен климат SRI е по-практичен и по-достъпен.

Всмукателен колектор – най-сериозната модификация по всмукателната система

Подмяната на всмукателния колектор е крачката, която фундаментално променя характера на двигателя – и е значително по-дълбока модификация от всичко изброено по-горе. Геометрията на колектора – дължина на рънърите, обем на пленума – определя в кой оборотен диапазон двигателят е най-силен.

Дългите рънъри са настроени да върнат отразената въздушна вълна обратно до клапана точно при следващото му отваряне при ниски и средни обороти. Това „свръхпълнене“ дава повече въртящ момент в ниско-средния диапазон – важно за ежедневното шофиране. Късите рънъри са ефективни при висок обороти, дават по-малко съпротивление и изместват пика на мощността нагоре – подходящо за писта, не за ежедневна употреба. По-голям пленум буферира пулсациите и осигурява резерв при рязко отваряне на газта, особено при турбо двигатели.

Важното предупреждение: монтирането на агресивен колектор с къси рънъри на стандартен уличен автомобил може да подобри пиковата мощност над 5000 об/мин, но да направи колата мудна и неприятна в целия стандартен диапазон на градско шофиране. Изборът на колектор трябва да съответства на реалния начин на употреба.

Всмукателен ъпгрейд и горивна ефективност – митове и реалност

Теорията казва, че по-свободно дишащ двигател губи по-малко енергия за всмукване на въздух и следователно трябва да е по-икономичен. Практиката казва нещо различно. По-добрата реакция на педала и по-агресивният звук насърчават по-динамичен стил на шофиране, което неутрализира всяка потенциална икономия. При пълно натоварване автомобилът с тунинг всмукателна система консумира повече гориво – защото генерира повече мощност.

Реалното твърдение е по-нюансирано: спортният всмукател дава на водача потенциала да шофира по-икономично, защото за постигане на същата скорост е нужно по-малко натискане на газта. Но рядко спестява гориво на практика, защото изкушението да се използва е постоянно.

Звук и усещане – субективните, но реални ползи

За много хора промяната в звука е толкова важна, колкото числата. OEM системите са проектирани да бъдат колкото се може по-тихи чрез резонаторни камери и шумозаглушаващи материали. Спортните системи премахват всичко това и използват гладки тръби с голям диаметър. Резултатът е значително по-силен, по-дълбок и по-агресивен всмукателен звук при ускорение. При турбо двигатели се чува и характерното „съскане“ на турбината при натоварване и звукът на предпазния клапан при отпускане на газта – детайли, силно желани от ентусиастите.

Реакцията на газта се подобрява реално при SRI и CAI – по-директен и по-непосредствен отговор на педала. Усещането за „по-жив“ двигател е обективна разлика, а не само психологическо.

Ъпгрейд без ремап – защо е само половин работа

Тук е може би най-важната точка, която начинаещите ентусиасти пропускат: хардуерен ъпгрейд на всмукателната система без последващ ремап е наполовина реализирана инвестиция. Фабричното ECU има предварително зададени карти и адаптивни граници. Когато увеличеният въздушен поток надхвърли тези граници, компютърът не може да компенсира адекватно с повече гориво и корекция на запалването. Резултатът може да е бедна смес, риск от детонация и работа под потенциала на системата.

Ремапът „казва“ на ECU-то да очаква повече въздух и му дава точни инструкции как да го използва – оптимизирано впръскване, правилен аванс за новите условия. Именно ремапът е компонентът, който отключва истинската синергия между хардуерните промени. Без него спортната всмукателна система е по-добре звучащ компонент, но не е оптимизирана за максимален ефект.

Всмукателна система – практическото резюме

Всмукателната система е едновременно защитник на двигателя, измервателна станция за ECU-то и въздушен доставчик за горенето. Редовната поддръжка – смяна на филтъра, почистване на дроселовата клапа, проверка за вакуумни течове – е основата, преди да се мисли за каквото и да е друго. При проблеми симптомите са доста красноречиви и при малко внимание не е трудно да се ориентираш в посоката на проблема.

При тунинг спортната всмукателна система е логичната първа стъпка, носеща осезаеми ползи в звука и отзивчивостта, и при правилна комбинация с ремап – реално измеримо подобрение в производителността. Изборът между SRI и CAI зависи от климата и употребата. Подмяната на колектора е по-сериозна стъпка с по-сериозни последствия за характера на двигателя и изисква ясна представа за целите. Но независимо от нивото на модификацията – хардуерът и софтуерът трябва да работят заедно, за да се реализира пълният потенциал.
